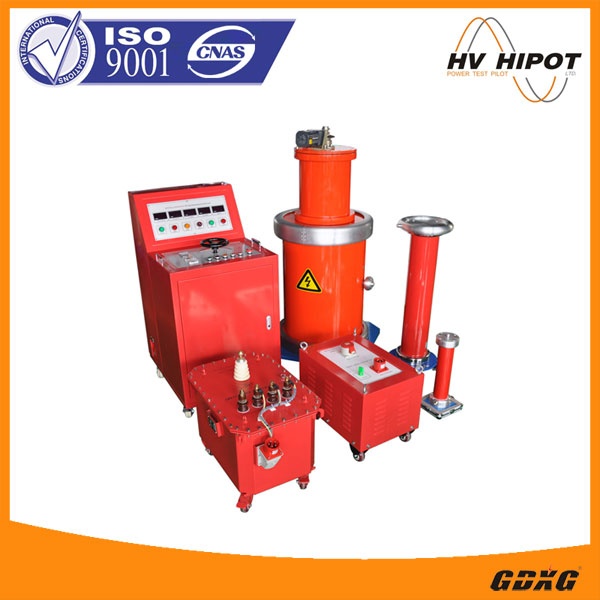

Product Description

The system is specially designed for PDfree AC withstand voltage test for electric generator, capacitance of single phase to ground is 0.4-1.2uF, test voltage is no more than 24kV.

Features

1.Countering over-voltage and transferring over voltage protection: the device with proper connection mode,

perfect protection link and energy absorption step by step, prevent countering over voltage and transferring over-

voltage damage.

After years  of  on-site  practice proved that, when the tested objects was flash over or breakdown, can avoid the

complete testing equipment and testing from violations and threats of over-voltage. At the same time also

can avoid the fault point of  tested objects do not expand injury after flash over or breakdown.

• Rated Input Current: 22.7A/45.4A.
• Rated output voltage: 76.2KV (2 sets reactors), 152.4KV (4 sets reactors), 209.6KV (6 sets reactors), 303.1KV (8 setsreactors).
• Rated output current: 0.5A/1A
• Single reactor withstand voltage: 40kV/60kV
• Single reactor capacity: 20kVA/40kVA/60kVA
• Single reactor weight: 45kg/60kg

2. Small volume, light weight, easy to install and transfer, simple wiring, very suitable for field use by personnel operation.

3. Main functions of inductance adjustment resonant test device:

• (a) The direct reading function for reactor core clearance:
• This device installed clearance observation hole in the reactor, can be directly read out the iron core clearance, to guide the operation, also installed the clearance limit switch and indication.
• (b) Automatic step-down function when arrived at withstand voltage time:
• Withstand voltage timing adopts digital display timer. And when it arrives at withstand voltage time, the system will automatically step-down.
• (c) Zero closing operation, zero boosting function:
• With zero limit function, if the regulator is not at zero, the high-voltage output  button can not close,  ensure the system to  boost  from zero.
• (d) Over-current protection function:
• The system is equipped with a electromagnetic over-current relay, the relay has strong anti-interference ability,  quick action,  avoid the test objects do not damaged by over-current.
• (e) Over-voltage and test object flashover protection function:
• This device is equipped with electronic over-voltage flashover protection board,
• avoid the test objects do not damaged by over-voltage and flashover, and with
• rapid action.
• (f) The real-time monitoring function of the test data:
• Enable to monitor the voltage and current of high voltage side and low voltage side, can be more intuitive understanding of the test situation.

Specifications

• Environmental temperature: -10℃ to 50℃
• Related humidity: ≤ 90% RH
• Altitude: ≤ 1km
• Rated capacity: 225kVA
• Input power supply: Single phase 380V; 50Hz
• Rated voltage: 25kV
• Rated current: 9A
• Working Frequency: Power frequency 50Hz
• Output voltage Waveform distortion rate: ≤0.5%
• Working time: continuous working of 15min under rated load.
• Temperature rise: ≤65K after continuous working of 15min under rated load
• Quality factor: Q ≥10
• Accuracy: 1.5% (RMS)
• Protective function: over-current, over-voltage and flashover protections for test object.
• Partial discharge amount: ≤ 5PC
