Product Description

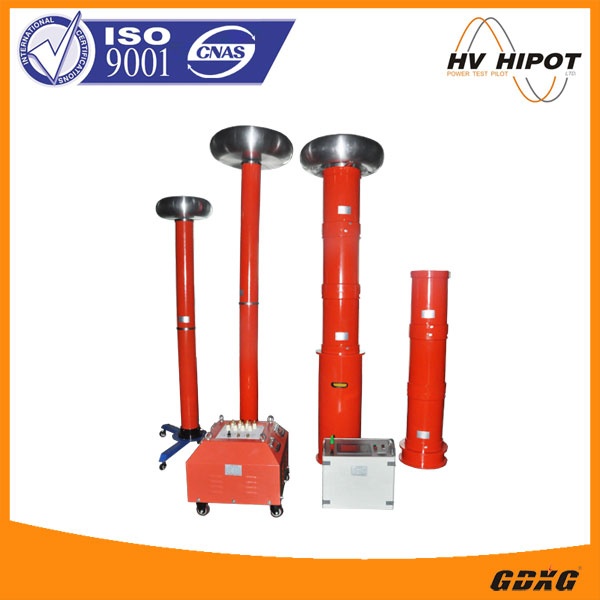

GDTF 240/240 is applied for hipot test to 145KV GIS with 6 big intervals and 6 small intervals( the big interval is

1000pF, the small interval is 500pF), the capacity is less than 0.009uF, the testing frequency is 30-300Hz, the

testing voltage is 220KV and the testing time is 1min.

Specifications

• Rated capacity: 240kVA
• Input power supply: Single phase 220V/Three phase 380V; 50Hz
• Rated voltage: 240kV
• Rated current: 1A
• Working Frequency: 30-300Hz
• Output waveform: sine wave
• Waveform distortion rate: ≤1%
• Working time: constant working of 5mins under rated load.
•                                  Working of 1min, under 1.1 times of rated voltage
• Temperature rise: ≤65K after constant working of 5mins under rated load
• Quality factor: Q ≥30 (f=45Hz)
• Protective function: Over-current, over-voltage and flashover protections for test object.
• Accuracy: 1.5% (RMS)
